HSPY2000系列可編程直流電源簡介

安全要求

一般安全概要

了解下列安全性預防措施，以避免受傷，并防止損壞本產品或與本產品連接的任何產品。為避免可能的危險，請務必按照規定使用本產品。

使用正確的電源線。 只允許使用所在國家認可的本產品專用電源線。

將產品接地。 本產品通過電源電纜的保護接地線接地。為避免電擊，在連接本產品的任何輸入或輸出端子之前，請確保本產品電源電纜的接地端子與保護接地端可靠連接。

正確連接探頭。 如果使用探頭，探頭地線與地電勢相同，請勿將地線連接至高電壓。

查看所有終端額定值。 為避免起火和過大電流的沖擊，請查看產品上所有的額定值和標記說明，請在連接產品前查閱產品手冊以了解額定值的詳細信息。

使用合適的過壓保護。 確保沒有過電壓（如由雷電造成的電壓）到達該產品。否則操作人員可能有遭受電擊的危險。

請勿開蓋操作。 請勿在儀器機箱打開時運行本產品。

請勿將異物插入風扇的排風口。 請勿將異物插入風扇的排風口以免損壞儀器。

使用合適的保險絲。 只允許使用本產品指定規格的保險絲。

避免電路外露。 電源接通后，請勿接觸外露的接頭和元件。

懷疑產品出故障時，請勿進行操作。 如果您懷疑本產品出現故障，請聯絡HSPY的維修人員進行檢測。任何維護、調整或零件更換必須由HSPY授權的維修人員執行

保持適當?shù)耐L。 通風不良會引起儀器溫度升高，進而引起儀器損壞。使用時應保持良好的通風，定期檢查通風口和風扇。

請勿在潮濕環境下操作。 為避免儀器內部電路短路或發生電擊的危險，請勿在潮濕環境下操作儀器。

請勿在易燃易爆的環境下操作。 為避免儀器損壞或人身傷害，請勿在易燃易爆的環境下操作儀器。

請保持產品表面的清潔和干燥。 為避免灰塵或空氣中的水分影響儀器性能，請保持產品表面的清潔和干燥。

防靜電保護。 靜電會造成儀器損壞，應盡可能在防靜電區進行測試。在連接電纜到儀器前，應將其內外導體短暫接地以釋放靜電。

]注意搬運安全。 為避免儀器在搬運過程中滑落，造成儀器面板上的按鍵、旋鈕或接口等部件損壞，請注意搬運安全。

請勿使用本電源給有源負載供電。為避免電流回灌導致電源控制環路失控，進而損壞被供電設備，僅允許使用本電源向不具備電流輸出功能的純負載供電。

HSPY2000系列可編程直流電源簡介

HSPY2000系列是一款高性能的可編程直流電源。HSPY2000系列擁有清晰的用戶界面，優異的性能指標，多種通信接口，可滿足多樣化的測試需求。主要特色： 人性化設計：

??3.12英寸的OLED顯示屏，可同時顯示多個參數和狀態

??新穎精巧的工業設計，便捷的操作

??能夠同時顯示輸出的電壓、電流、功率及設定的電壓、電流，過壓、過流，使用戶對儀器的輸出狀態和趨勢一目了然

??提供過壓/過流保護功能，可以靈活設置過壓和過流參數，對負載實現有效保護

??具有風扇智能控速功能，根據工作條件自動判斷控制風扇轉速，有效降低工作時的風扇噪聲

??具有鍵盤鎖功能，防止誤操作

??單通道輸出，總輸出功率高達5400W

??優異的負載調節率和線性調節率

??具有超低的輸出紋波和噪聲

??具有Sense功能，自動補償大電流輸出時負載引線引起的壓降

??具有五個快捷鍵，快捷鍵對應的設定值在面板上直接顯示，且可以直接更改并存儲、

??支持電壓、電流等線性可編程功能

??配置接口：USB、RJ45、RS485、RS232、Digital I/O、

文檔概述

一、快速入門

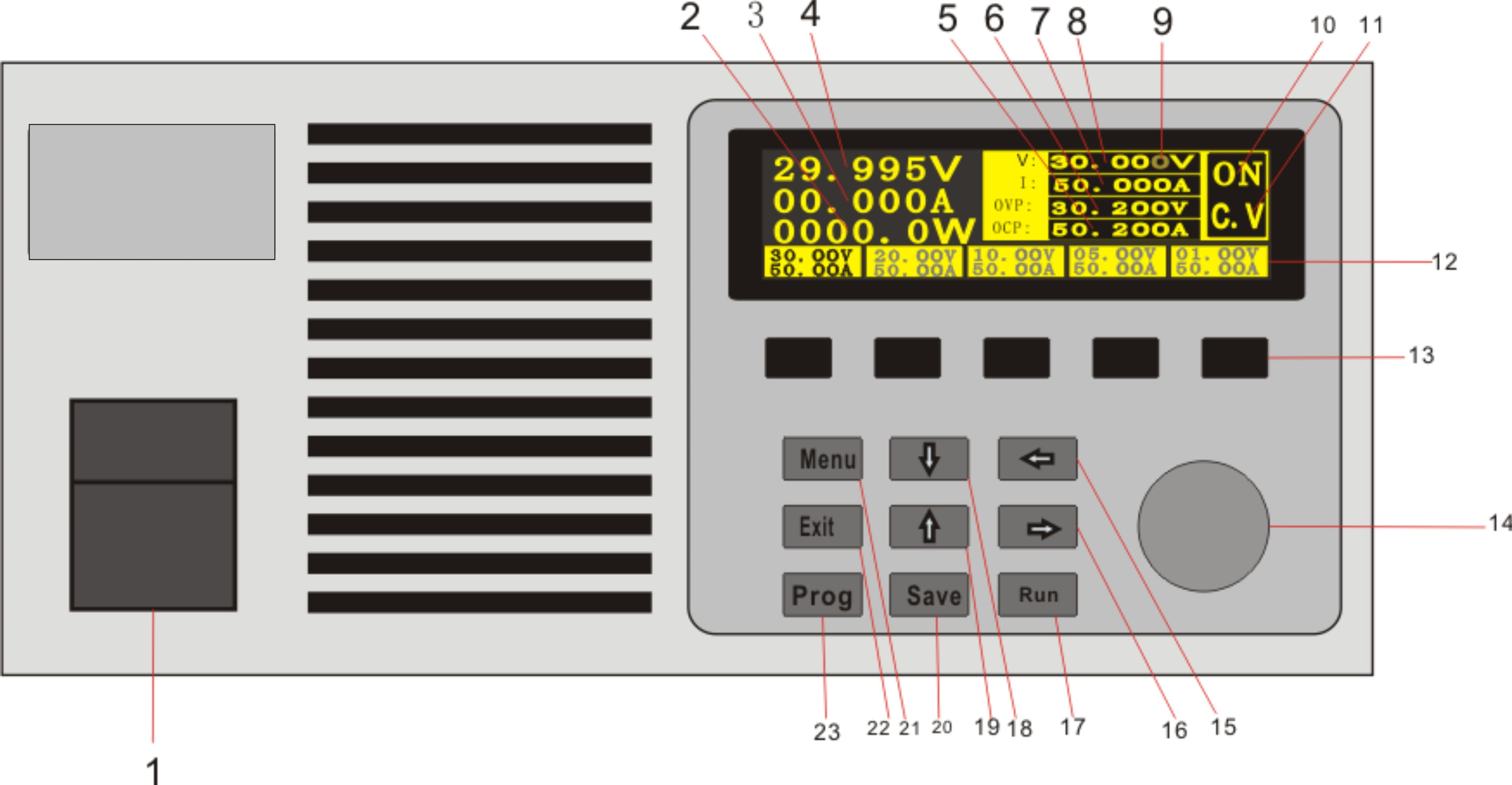

前面板

1、電源開關

2、功率輸出顯示

3、電流輸出顯示

4、電壓輸出顯示

5、過流設定

6、過壓設定

7、電流設定

8、電壓設定

9、光標指示位置，光標移動到那一位，當前位顯示變暗。

10、電源輸出狀態

11、恒壓、恒流指示

12、快捷鍵內容

13、快捷鍵，在主界面狀態下，按下任意一快捷鍵，電源轉換成該快捷鍵設定的值輸出，調節設定窗口的數據，按下“Save"健，電源會保存當前數據到當前的快捷鍵對應的顯示按鈕上。

14、飛梭調節旋鈕，當前光標位的數據可以通過旋鈕隨意調節。

15、光標移動鍵（15-左、16-右、17-下、18-上）

20、保存設定窗口中的數據到快捷鍵

21、初始化界面，按下“Menu"鍵，顯示跳轉到系統初始化設定界面，可以任意設定初始化參數，按下“Exit"鍵退出初始化界面返回到主界面。

22、退出初始化界面返回到主界面

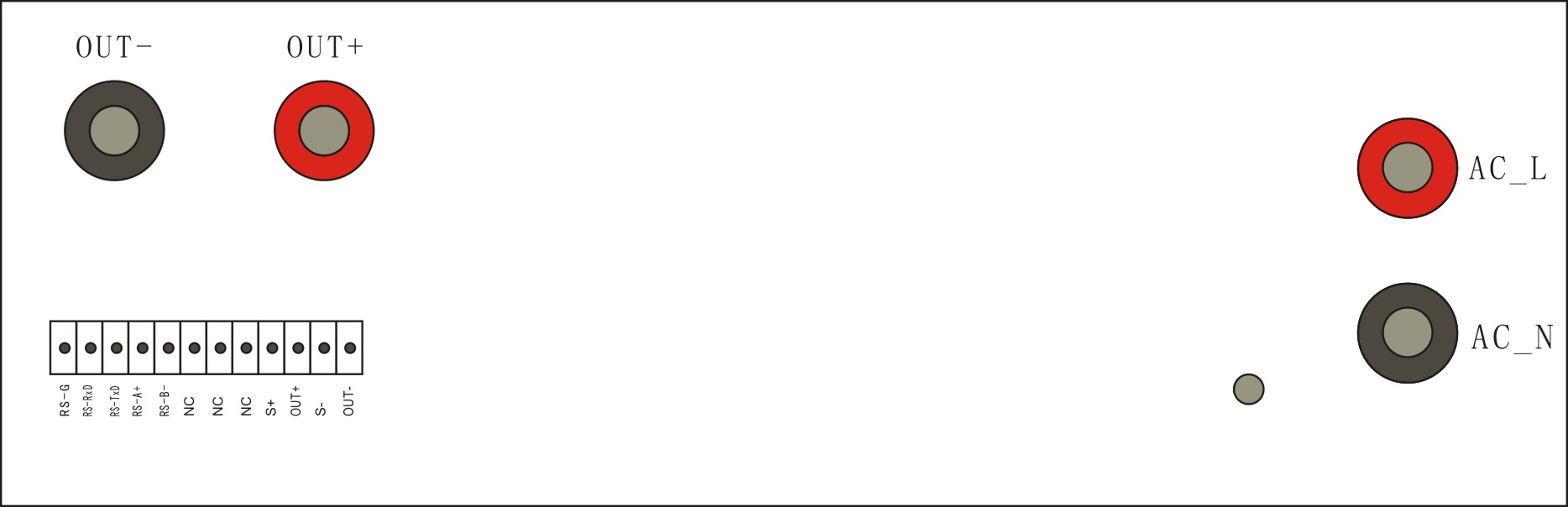

后面板圖

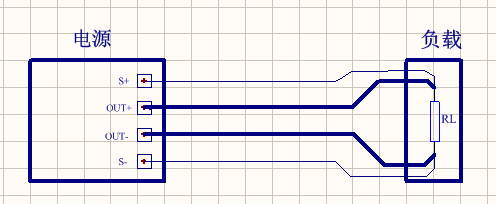

輸出接線圖

二、主要技術參數

直流電源供應器使用常識

1、定電壓模式與定電流模式的基本定義

所謂定電壓模式是指負載的電流值在額定范圍內變化，而直流電源供應器的輸出電壓保持穩定的工作模式， 即當負載改變而導致輸出電流變化時，輸出電壓仍維持在設定的電壓值并保持不變。

定電流模式是指直流負載的電阻值在額定范圍內變化，而直流電源供應器的輸出電流保持穩定的工作模式， 即當負載的電阻值改變而導致輸出電壓變化時，輸出電流仍維持在設定的電流值并保持不變。

具有定電壓 / 定電流模式的直流電源供應器工作時的工作模式狀態，應該根據負載性質決定。一般情況下，負載加載額定電壓，當實際負載電流值小于設定電流值時，直流電源供應器工作于定電壓模式；而當實際負載電流值大于設定電流值時，直流電源供應器工作于定電流模式。

定電壓模式與定電流模式的狀態是互補存在的，即直流電源供應器要么工作于定電壓模式，要么就工作于定電流模式。因此，使用者在操作前，首先應根據負載的使用性質和負載的電阻值，正確設定所需的電壓或電流值，選擇滿足負載要求的使用模式。

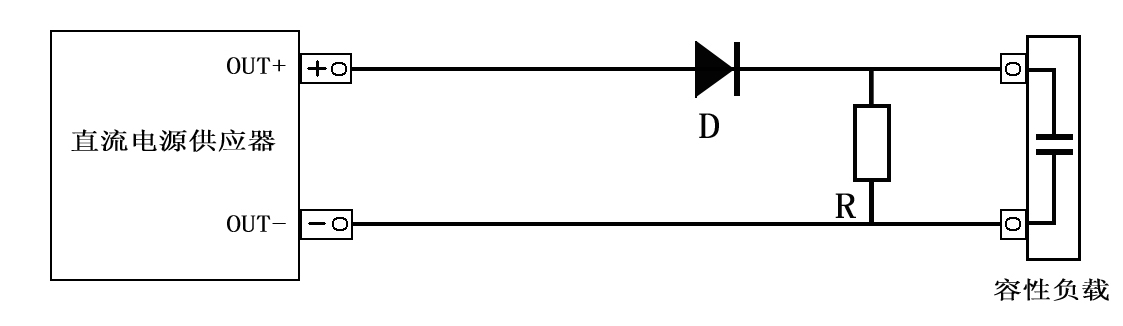

2、       電容性負載應用：

因為電容性負載往往會導致輸出電壓升高，尤其在輸出電壓由高向低調節時會導致輸出電壓下降緩慢，因此，使用時在直流電源供應器的輸出端并聯一只功率電阻，并在輸出與負載之間串聯一只二極管，可獲得較好的使用效果。（見下圖）

3、       電感性負載應用

當開關直流電源供應器時或者改變輸出電壓時，電感性負載會產生反方向感應電動勢影響直流電源供應器的工作，甚至會導致直流電源供應器的損壞，此時，在直流電源供應器的輸出端與負載之間串聯一只二極管，并且在負載端并聯一只功率電阻和一只電容器組成的RC 吸收電路，能夠有效保護直流電源供應器。（見下圖）

4、       電池類負載應用

當直流電源供應器對電池類負載充電應用時，為了防止誤接電池的極性導致電源供應器的損壞，應在電源供應器與電池之間串接二極管，以保護直流電源供應器的安全使用。（見下圖）

5、 脈沖類負載應用

脈沖類負載的電流峰值即使在直流電源供應器輸出額定電流值范圍內，或者脈沖類電路或電動機驅動電路負載電流波形，在計量設備所指示的標稱值（平均值）內。電流也會達到直流電源供應器額定電流區域，從而使輸出電壓下降或者顯得不穩定。解決方法是在電源供應器與負載之間串接電感器，或者選擇輸出電流更大的直流電源供應器。

如果脈沖類電路脈沖寬度較窄或者電流峰值比較小，可以在負載端加裝大容量電容器，加以改善 , 可按照1 安培約 1000UF選擇電容器。（見下圖）

6、       會產生反向電流的負載應用

當連接在直流電源供應器輸出端的電機突然剎車時，會產生很大的反向電流，由于直流電源供應器不能吸收從負載端產生的反向電流，因而輸出電壓會上升。解決方法是在直流電源供應器的輸出端與負載之間串聯一只二極管，并在負載端并接一瀉放電阻來吸收反向電流。當反向電流為一尖峰突波時，請在負載兩端并接一個大容量電解電容。（見下圖）

我公司系列直流電源供應器能夠滿足用戶阻性、容性、感性等不同性質負載的正常使用要求。但是，由于阻性、容性、感性等負載的性質差異，在具體應用時，仍然要針對不同負載的性質采取相應的措施，以便獲得最佳的使用效果！

產品保修

我公司自發貨之日起十二個月內，如用戶遵守運輸、儲存和使用規則而質量低于產品標準規定，本公司負責免費修理或更換。超過保修期，本公司提供終身維修服務，僅收工本費。
